В современной промышленной автоматизации пневматические системы остаются одной из самых востребованных технологий благодаря своей простоте, надёжности и безопасности. Однако эффективность и долговечность таких систем напрямую зависят от одного критически важного фактора — качества сжатого воздуха. Некачественный воздух, содержащий влагу, масло или твёрдые частицы, может привести к поломкам оборудования, сбоям в управлении и снижению производительности. Поэтому подготовка воздуха — не вспомогательный, а центральный этап проектирования любой пневмосистемы.
Что входит в структуру типовой пневмосистемы?
Классическая промышленная пневмосистема состоит из нескольких взаимосвязанных компонентов:
- Компрессор — генерирует сжатый воздух необходимого давления и производительности.
- Система подготовки воздуха — обеспечивает его очистку и кондиционирование.
- Распределительная сеть (трубопроводы, фитинги, коллекторы) — доставляет воздух к потребителям.
- Пневматические приводы и исполнительные механизмы — выполняют полезную работу (движение, зажим, подача и т.д.).
- Системы управления (клапаны, контроллеры, датчики) — обеспечивают автоматизацию процессов.
Именно на этапе подготовки воздуха закладывается основа для стабильной работы всей цепочки.
Подготовка воздуха: зачем она нужна и из чего состоит?
Сжатый воздух, выходящий из компрессора, — это не просто «воздух под давлением». Он содержит:
- конденсат (влага в виде капель и пара),
- масляные аэрозоли (если используется масляный компрессор),
- твёрдые частицы (ржавчина, пыль, окалина из трубопроводов),
- иногда — газообразные загрязнители (пары растворителей, агрессивные газы).
Если не удалить эти примеси, они быстро выведут из строя клапаны, цилиндры и датчики. Особенно чувствительны к загрязнениям современные пропорциональные клапаны и сервопневматические системы.

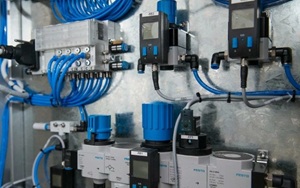

Типовой блок подготовки воздуха включает:
- Ресивер — сглаживает пульсации давления и позволяет влаге частично конденсироваться.
- Холодильный или адсорбционный осушитель — снижает точку росы до требуемого уровня (например, до –20°C или –40°C для критичных процессов).
- Фильтры тонкой очистки — ступенчато удаляют загрязнения:
- предварительный фильтр (до 5–10 мкм),
- тонкий фильтр (до 1 мкм),
- угольный фильтр (для удаления масляных паров и запахов — класс 0 по ISO 8573-1).
- Регулятор давления — поддерживает стабильное рабочее давление, компенсируя колебания в магистрали.
- Маслораспылитель (опционально) — добавляет микродозу смазки только при необходимости (в современных системах всё чаще применяют безмасляные компоненты).
⚠️ Примечание: чрезмерная или неправильная смазка может быть вреднее, чем её отсутствие. Всегда соблюдайте рекомендации производителя оборудования.
Управление пневматическими приводами в условиях автоматизации
Современные системы промышленной автоматизации (на базе PLC, промышленных ПК или встраиваемых контроллеров) требуют:
- точного позиционирования привода,
- повторяемости ходов,
- быстрого реагирования на управляющие сигналы.
Для этого используются:
- пропорциональные и сервопневматические клапаны,
- датчики положения (линейные и угловые),
- обратная связь по давлению (например, через датчики давления с аналоговым выходом),
- пневмоостровки с цифровой шиной (IO-Link, PROFIBUS, EtherCAT).
Но все эти компоненты работают стабильно только при высоком качестве воздуха. Например, даже микроскопическая капля воды в пропорциональном клапане может вызвать «дрейф» управляющего сигнала и потерю точности.
Требования к качеству сжатого воздуха: стандарт ISO 8573-1
Международный стандарт ISO 8573-1 классифицирует чистоту сжатого воздуха по трём параметрам:
Выбор класса зависит от конкретного применения:
✅ Класс 2–3 — для большинства промышленных приводов и клапанов.
✅ Класс 1 — для пищевой, фармацевтической, электронной промышленности и лабораторного оборудования.
❌ Класс 4 и выше — неприемлем для современной автоматики.
Вывод: экономия на подготовке воздуха — ложная экономия
Многие предприятия пытаются сократить затраты, упрощая или вовсе исключая этап подготовки воздуха. Однако стоимость ремонта одного пневмоцилиндра или замены электронного клапана часто превышает цену фильтра-осушителя за несколько лет эксплуатации.
Грамотно спроектированная система подготовки воздуха — это не просто «фильтр на входе», а комплексное решение, повышающее надёжность, снижающее простои и продлевающее срок службы оборудования. В условиях цифровизации производства и перехода к Industry 4.0, где важна предиктивная диагностика и стабильность, качество сжатого воздуха перестаёт быть технической деталью — оно становится стратегическим ресурсом.
Инвестируйте в воздух — и ваша автоматика отблагодарит вас бесперебойной работой.
